我们接着一起来感受设计表，部件家族和产品表，特征模板以及工程模板等强大功能。

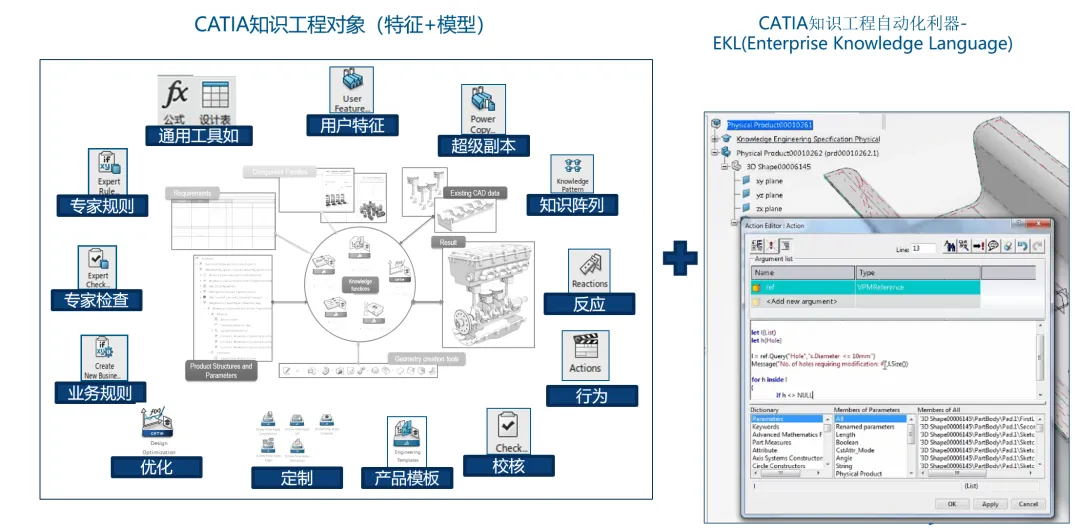

图1. CATIA基于知识工程的自动化技术核心工具
图2. 通用工具栏
设计表
设计表是一种包含参数值类型的文档，利用外部值驱动CATIA文件的参数，具有以下优点：
提供预定义的组件配置
易于修改尺寸
仅创建组件的实际配置
使用数学关系链接无法表达的参数值

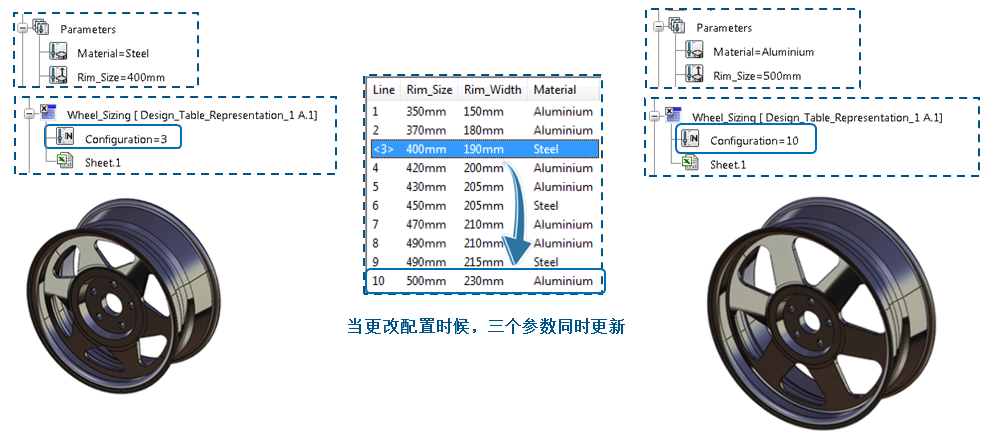

例如：我们继续以这个轮毂模型为例子，将轮辋尺寸Rim_Size、轮辋宽度Rim_Width以及轮毂的材质Material的参数用一个设计表来驱动，配置Configuraiotn是对应于设计表中的一行的一组参数值，当更改配置时，三个参数会同时更新。
图3. 齿轮设计表
部件家族和产品表
部件系列是一个对象，允许以简单友好的方式生成和管理一系列借助设计表从常规参数定义派生的物理零件或装配体参考，并且每个元素的常规参数定义均不同。生成操作可按需执行，并且通过目录应用程序将系列元素提供给最终用户。产品表类似于设计表的思路，设计表和产品表之间的主要区别为：使用产品表可以处理产品，而使用设计表只能处理零件。
部件家族应用程序用于：
定义和管理第三方提供的标准零件系列（螺栓、螺丝、滚珠轴承等），以供这些零件顶部的团体构建产品使用。
定义和管理自制部件可变性和标准化

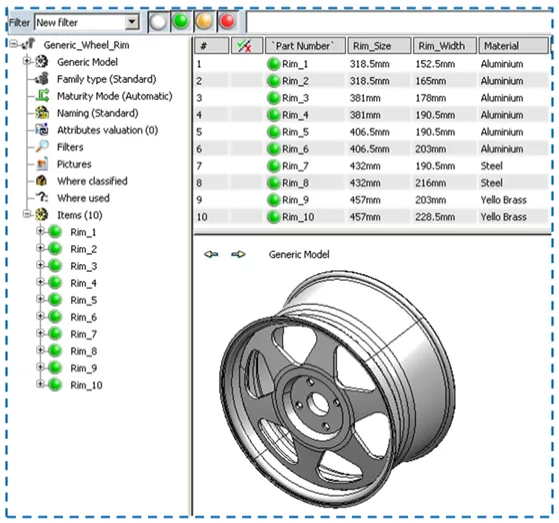

图4. 部件家族
特征模板以及工程模板
工程模板用于定义可重用和变形的零件和装配模板，实现产品及的知识重用和变形，模板中不仅仅是几何，还包含规则，检查，参数，关系，设计表等所有知识工程对象。
CATIA特征模板包括超级副本和用户特征，大多数的CATIA设计角色支持特征模板定义和重用功能，方便应用。

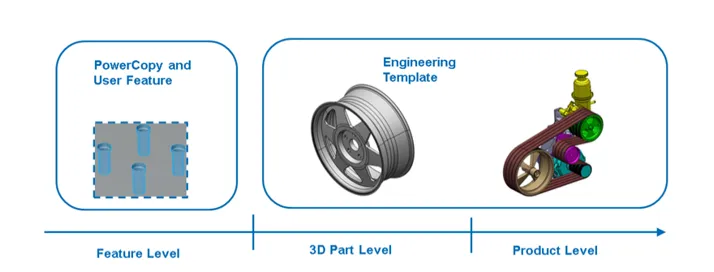

图5. 特征模板以及工程模板
超级副本是在 3D 形状展示节点内工作的模板。从特征的集合中（几何图形、字面、公式、约束等），可以创建您自己的特征集合。结果是零件设计特征或形状设计特征，可以在其他 3D 形状展示的设计中重复使用。
用户特征是在 3D 形状展示节点内工作的模板，非常类似超级副本。像超级副本一样，从特征的集合中（几何图形、字面、公式、约束等），可以创建您自己的特征。结果是零件设计特征或外形设计特征，可以在其他零件的设计中重新使用。

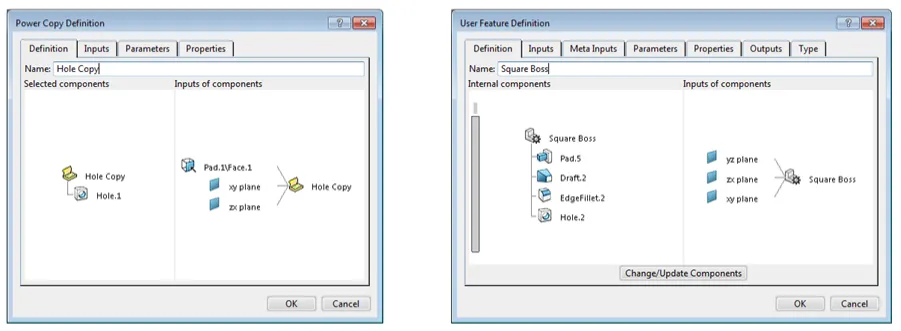

图6. 用户特征和超级副本的创建界面
用户特征和超级副本之间的主要区别，实例化时所用的机制不同：
超级副本开放模型内部特征，如果需要更改超级副本结果，可以直接更改超级副本结果的特征
用户特征隐藏模型内部特征，如果需要更改用户特征结果，可以通过更改用户特征参数来实现

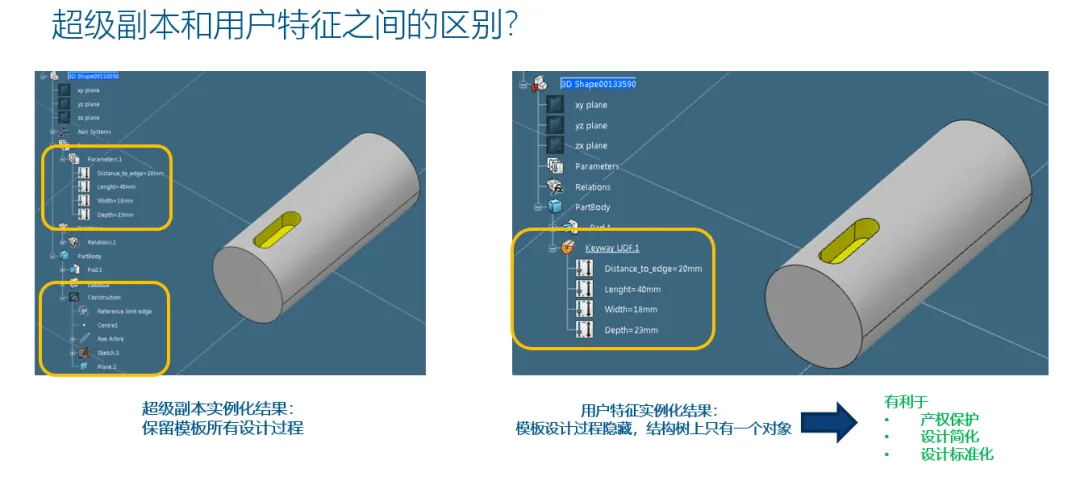

图7. 用户特征和超级副本的区别
特征模板以及工程模板的应用，可以帮助企业对已有设计知识的高度重用和快速变型设计，也体现了企业数字化设计能力的水平。

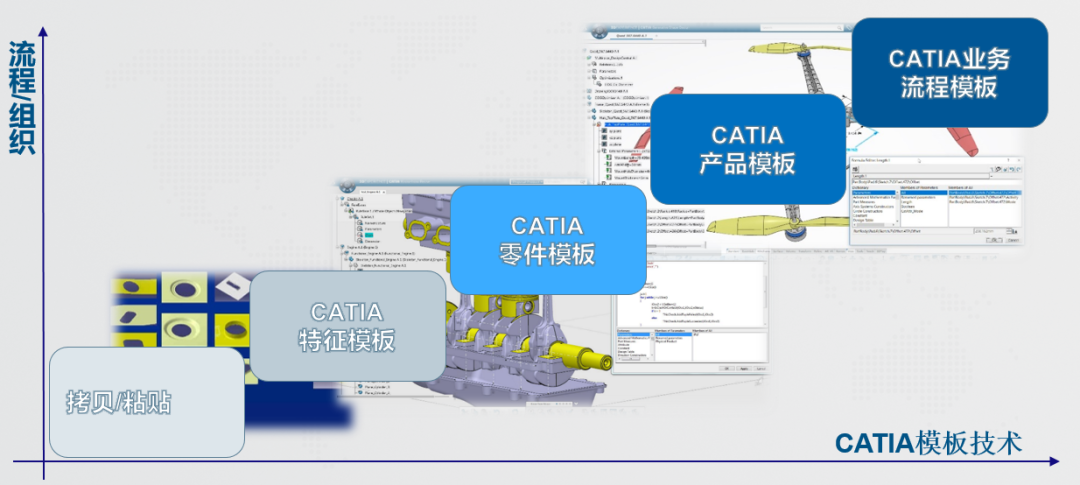

图8. CATIA模板技术的应用层级

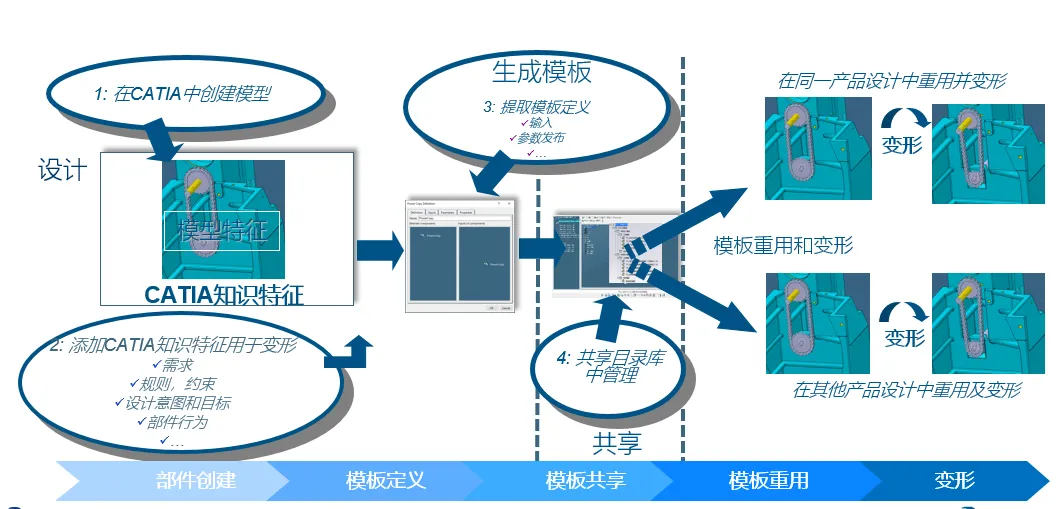

如果只使用公式和参数是实现不了的，需要借助CATIA模板功能，设计流程如下：
图9. 齿轮模板的应用例子
