一个三维模型，替代一沓图纸：MBD正在重新定义制造业的设计语言设计师
在很多制造企业，一张工程图纸的旅程是这样的：
在三维软件里建好模型，然后花大量时间把它"翻译"成二维工程图——标注尺寸、形位公差、技术要求、明细表。图纸传到工艺部门，工艺师再把二维图"还原"成三维理解，编制工艺规程。到了制造车间，工人对着图纸想象三维形状，加工完成后检验员再用二维标注逐一核对。
这个流程里，同一份产品信息被反复翻译、还原、再翻译。每一次转换，都可能引入误差；每一个环节，都在等待上一个环节的输出。
更关键的是，当产品越来越复杂——一架飞机有几百万个零件，一辆汽车有上万个标准件——二维图纸已经很难完整表达产品的全部信息。
MBD（Model Based Definition，基于模型的定义）就是在这个背景下出现的。它不是一个新软件，也不是一个新概念的包装，而是一套把产品的全部定义信息——几何、尺寸、公差、工艺、属性、管理信息——都附着在三维模型上的方法体系。
简单说：三维模型不再只是设计的中间产物，而是从设计到制造再到检验的唯一数据源。
这篇文章，我们不讲玄乎的概念，只讲三件事：MBD到底是什么、它如何改变制造流程、企业该怎么判断自己是否需要落地MBD。
MBD到底是什么：不是"三维标注"，而是"单一数据源"
很多人第一次听到MBD，会把它理解成"在三维模型上标注尺寸"。这个理解只对了一小部分。

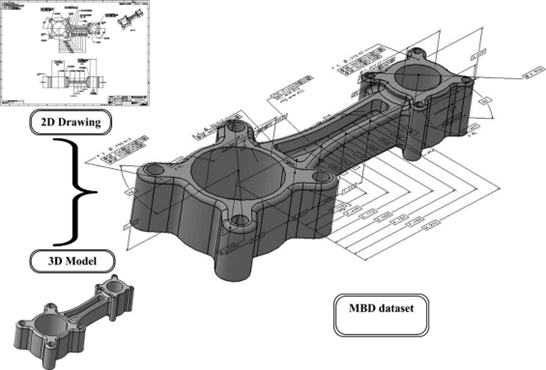

MBD的完整定义是：将产品的所有相关设计定义、尺寸及形位公差、工艺描述、属性和管理信息等，附着在产品三维模型中。
用三句话说清楚：
第一，它是什么。 MBD是一套以三维模型为核心的产品定义方法。模型里不仅有几何形状，还有尺寸公差、加工要求、特征说明、材料属性、装配关系、工艺信息、检验要求——过去写在二维图纸上的所有信息，现在都结构化地存在三维模型里。
第二，它不是什么。 MBD不等于"三维标注"，也不等于"不用画二维图了"。它的核心不是标注形式的变化，而是数据源的统一——设计、工艺、制造、检验共用同一个模型，不再各自维护一套数据。
第三，它为什么重要。 当三维模型成为唯一数据源，设计变更只需要改一次模型，下游所有环节自动同步；工艺师可以直接在模型上编制工艺；工人可以直接查看三维模型和标注；检验员可以直接基于模型进行检测。数据不再在部门之间"旅行"，而是在同一个模型上流动。
MBD的要素可以分为三层：
• 基本要素：几何特征表达、尺寸公差标注、加工要求辅注、特征说明、属性信息、设计参考、装配关系描述
• 管理要素：产品结构组织方法、并行设计方法、更改控制方法、状态和有效性控制方法、工艺设计方法、检验方法、制造方法
• 设计资源：标准件库、材料库、特征库、电气系统设计资源库、管路系统设计资源库、成品附件管理
这三层加在一起，才构成完整的MBD体系。不是在模型上标几个尺寸，就叫MBD了。
为什么二维图纸不够用了：五个被反复忽略的成本
从二维图纸到三维模型，变化的不只是表达方式，更是数据流转方式。
传统二维图纸模式的问题，不是"不够先进"，而是它在真实制造流程中产生了大量隐性成本。
五个成本
翻译成本。 设计师把三维模型转成二维图，工艺师把二维图还原成三维理解，工人再把二维标注对应到实际零件。同一份信息被翻译三次，每次翻译都需要时间，也都可能出错。
一致性成本。 设计变更后，二维图纸需要同步更新。但在实际操作中，经常出现"模型改了图纸没改""图纸改了工艺没改"的情况。一个变更要在多个系统、多份文档中同步维护，任何一个环节遗漏，都会导致生产错误。
表达成本。 复杂零件的空间关系、曲面特征、装配干涉，很难用二维视图完整表达。对于航空航天、汽车、高端装备等复杂产品，二维图纸往往需要几十张甚至上百张才能说清一个零件，而工人仍然需要"靠经验脑补"三维形状。
协同成本。 多专业协同设计时，结构、电气、管路等专业各自出图，跨专业的干涉检查和协调需要人工比对多套图纸。等发现干涉时，往往已经到了试制阶段，修改成本极高。
知识传承成本。 二维图纸上的信息是"死"的——它记录了最终结果，但没有记录设计过程、设计意图和设计规则。老工程师退休后，很多经验跟着人走了，新人只能从图纸上"猜"为什么这么设计。
这五个成本加在一起，就是很多制造企业"效率上不去、质量不稳定、变更成本高"的深层原因。
MBD要解决的，不是"把图纸画得更好看"，而是从根本上消除这些翻译、一致性、表达、协同和知识传承的成本。
MBD如何改变制造流程：从"线性传递"到"并行协同"
MBD不是一个工具的问题，而是一个体系的问题。
理解了MBD是什么、为什么需要它，接下来要看它如何实际改变制造流程。
传统模式是线性传递：设计完成→出图→工艺→制造→检验，一个环节完成才能进入下一个环节。每个环节都在等上一个环节的输出，每个环节都在重新理解产品信息。
MBD模式是并行协同：三维模型从设计阶段开始就持续完善，工艺、制造、检验可以在模型还没完全"冻结"时就开始介入，基于同一个模型并行工作。
具体来说，MBD在四个环节带来变化：
设计环节
从"建模+出图"到"建模即定义"。 设计师不再需要花大量时间出二维图，而是直接在三维模型中完成全部产品定义。模型里包含几何、标注、属性、工艺信息，设计完成的同时，产品定义就完成了。
工艺环节
从"看图编工艺"到"基于模型编制工艺"。 工艺师可以直接在三维模型上标注工艺信息、定义加工步骤、生成工序模型。工艺信息和设计模型关联，设计变更后工艺自动同步更新。
制造环节
从"按图加工"到"按模型加工"。 工人在车间终端直接查看三维模型和标注，可以旋转、剖切、测量，直观理解产品形状和加工要求。对于数控加工，MBD模型中的制造信息可以直接驱动CAM编程，减少人工输入。
检验环节
从"按图检验"到"基于模型检测"。 检验员可以直接基于MBD模型中的公差和标注，使用三坐标测量机或光学扫描设备进行自动化检测。检测结果和模型关联，质量数据可以追溯到具体的设计特征。
这四个环节的变化，本质上是把产品信息从"文档驱动"变成"模型驱动"。模型不再是设计部门的私有财产，而是整个企业的公共语言。
安托在航空行业的MBD实践中，总结出一套完整的MBD体系架构：
MBD体系架构
最上层
企业资源与知识库
标准件、材料、成品、特征模板、MBD模板、技术注释、物料编码、装配工艺、NC代码、工装、工具、设备统一管理维护
中间层
设计环境与制造环境
设计平台、设计辅助工具、设计方法；工艺平台、工艺设计辅助工具、检验辅助工具、加工辅助工具
协同层
协同平台
构型管理、BOM管理、数据审签、工程更改、数据发放、报表输出
最底层
MBD体系规范
统一的标准和规范，支撑整个体系运转
这个架构的核心思想是：MBD不是一个工具的问题，而是一个体系的问题。工具只是手段，规范、资源、流程和方法才是MBD落地的关键。
安托的MBD实践：从工具到体系的完整解决方案
工具集与统一资源库的组合，构成安托MBD解决方案的核心。
安托从1989年引入中国第一套CATIA开始，就一直在三维设计领域深耕。2017年，安托成为达索系统首个铂金合作伙伴。截至目前，安托销售的CATIA正版用户装机套数超过10000套，技术团队超过200人，服务客户超过1000家。
在MBD领域，安托基于航空行业的最佳实践，开发出一套完整的MBD工具集和解决方案，辅助企业从二维图纸到MBD的转型。
MBD模板库
对MBD模板进行统一管理和维护，在CATIA/VPM设计环境中快速调用，提高设计效率及MBD模型信息的标准化。支持模板分类维护、模板管理、模板审批，仅发布状态的模板可供设计员快速调用。
三维标注辅助工具
支持默认捕获创建（工程定义、所有标注、主基准、所有尺寸四个捕获）和自定义捕获创建，用户可以根据视图创建捕获，保存当前视角，通过过滤功能保存注释和视图的显示状态。
打孔快速辅助工具
支持批量打孔和组合打孔。基于指定参考面、曲面、点位、法向轴线，可以批量在模型实体中制出相应的孔，孔径大小可以自定义；组合打孔分为标准件设置组合打孔和标准件装配打孔两部分。
装配快速设计辅助工具
支持实例的特殊放置，根据用户选择的零件以对称的方式或者旋转一定角度的方式生成一个新的实例，并将这个实例加载到父节点下。
二维图工具
包括图框创建（自动创建图框和标题栏，读取模型信息）、明细表创建（快速添加明细表信息）、拼图打印（多张图纸快速拼接打印）、通用附注创建（自动获取工装INF模型中的通用附注信息并添加到工程图纸中）。
除了工具集，安托还提供统一资源库解决方案，包括：
标准件库：以设计表形式管理维护标准件信息，通过审批流程控制数据状态，提供辅助工具方便设计员快速调用
成品件库：管理维护设备信息，管理不同版本数据信息，始终最新版有效
材料库：管理不同类型材料信息，支持动态属性维护
MBD模板库：管理维护MBD属性信息，支持管理员自定义MBD模板
注释库：管理维护注释信息，方便设计员快速调用定义MBD属性中的注释信息
特征模板库：按机加件、钣金件、复材件等分类管理特征模板，基于CATIA CAA开发应用程序，实现在CATIA设计环境中特征模板的快速调用
这些工具和资源库的组合，构成了安托MBD解决方案的核心。但安托提供的不只是工具，更是从咨询规划到实施落地再到运维支持的全流程服务——帮助企业梳理MBD规范、搭建资源库、开发定制工具、培训设计人员、建立运维体系。
关于MBD的三个常见误区
在和企业交流的过程中，我们发现关于MBD有三个常见误区，需要先排除。
误区一："MBD就是不用画二维图了。"
这个说法不完全准确。MBD的核心是三维模型成为唯一数据源，但在实际应用中，很多企业仍然需要输出二维图纸用于合规存档、供应商沟通或特定制造场景。MBD不是"消灭二维图"，而是"不再以二维图为核心"——二维图可以从三维模型自动生成，作为模型的一种视图输出，而不是独立维护的数据源。
误区二："买了MBD模块就能落地MBD。"
MBD不是一个软件模块的问题，而是一个体系的问题。买了CATIA的三维标注模块，只是具备了在模型上标注的能力，但如果没有MBD规范、没有标准资源库、没有设计方法培训、没有流程配套，设计师还是会按照老习惯建模+出图，MBD就变成了"在模型上标几个尺寸"的形式主义。
安托的经验是：MBD落地的成功，30%靠工具，70%靠规范、资源、流程和人员能力。
误区三："MBD只适合航空航天，不适合我们行业。"
MBD最早在航空航天行业大规模应用，因为航空产品最复杂、对质量要求最高、变更成本最大。但MBD的核心思想——单一数据源、模型驱动、并行协同——适用于所有制造行业。
汽车行业用MBD缩短研发周期，高端装备行业用MBD提升定制化效率，消费电子行业用MBD加速产品迭代。行业不同，MBD的具体落地方式会有差异，但"从二维驱动到三维驱动"这个大方向是一致的。
企业该怎么判断自己是否需要落地MBD
如果你是企业的技术负责人或管理者，可能会问：我们企业到底要不要做MBD？什么时候做？
这里提供一个判断框架，可以从五个维度评估：
维度一：产品复杂度
你的产品有多少个零件？是否涉及多专业协同（结构、电气、管路、复材等）？是否有复杂曲面或空间关系？产品越复杂，二维图纸的表达成本越高，MBD的价值越大。
维度二：变更频率
你的产品设计变更频繁吗？每次变更需要同步更新多少份文档和系统？变更成本高不高？变更越频繁，MBD"单一数据源"的优势越明显。
维度三：质量要求
你的产品对质量和精度要求高吗？因为图纸理解错误导致的制造返工多不多？质量要求越高，MBD减少"翻译误差"的价值越大。
维度四：数字化基础
你们已经在使用三维设计软件吗？有PDM/PLM系统吗？有标准化的设计规范吗？数字化基础越好，MBD落地的阻力越小；但如果基础薄弱，也可以把MBD作为数字化转型的抓手，同步推进规范建设和系统建设。
维度五：竞争压力
你的行业竞争激烈吗？客户对交付周期和成本的要求越来越高吗？竞争对手已经在采用MBD或类似方法吗？竞争压力越大，越需要通过MBD提升效率、降低成本。
如果这五个维度中有三个以上得分较高，那么MBD对你的企业来说就不是"要不要做"的问题，而是"什么时候做、怎么做"的问题。
结尾
当三维模型成为整个企业的公共语言，效率和质量的提升才真正开始。
MBD不是一个赶时髦的概念，从二维图纸到三维模型，变化的不只是表达方式，更是整个企业的协作方式、数据流转方式和知识积累方式。当三维模型成为唯一数据源，设计、工艺、制造、检验不再是各自为政的"信息孤岛"，而是围绕同一个模型协同工作的有机整体。
安托在三维设计领域深耕超过35年，从中国CATIA软件的引入者，到达索系统铂金合作伙伴，再到MBD完整解决方案的提供者，我们见证并参与了中国制造业从二维到三维的全过程。
如果你正在考虑MBD落地，或者在MBD推进过程中遇到了困难，欢迎和安托交流。我们可以提供从MBD规范梳理、资源库建设、定制工具开发到人员培训和运维支持的全流程服务，帮助你的企业真正把MBD用起来、用出价值。
三维模型不只是设计的工具，更是制造的语言。当这门语言被整个企业掌握，效率和质量的提升才真正开始。
